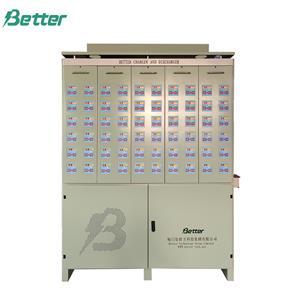

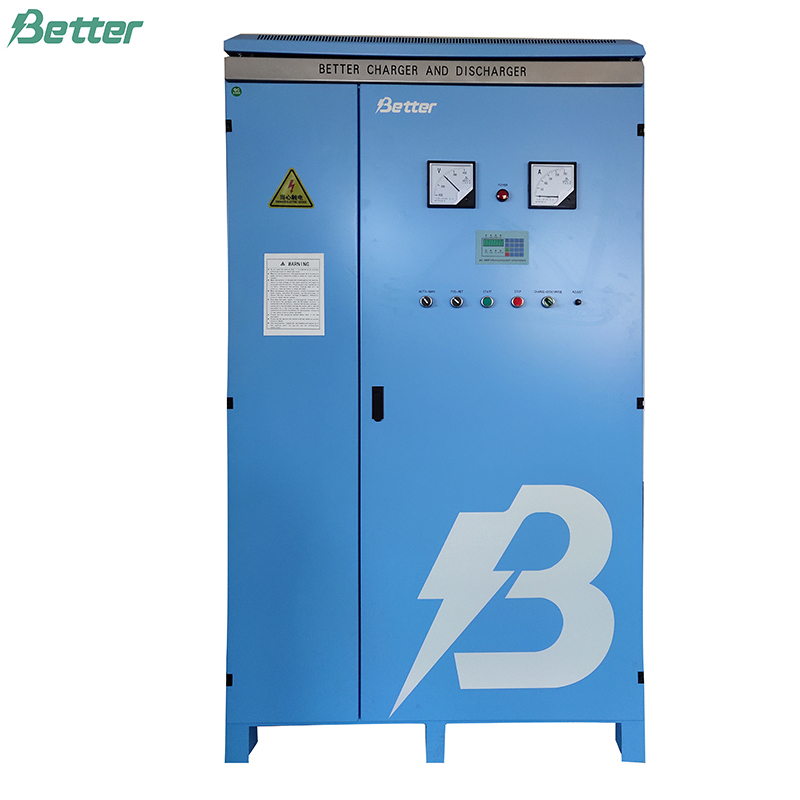

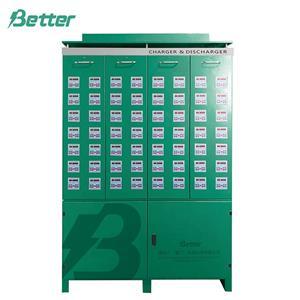

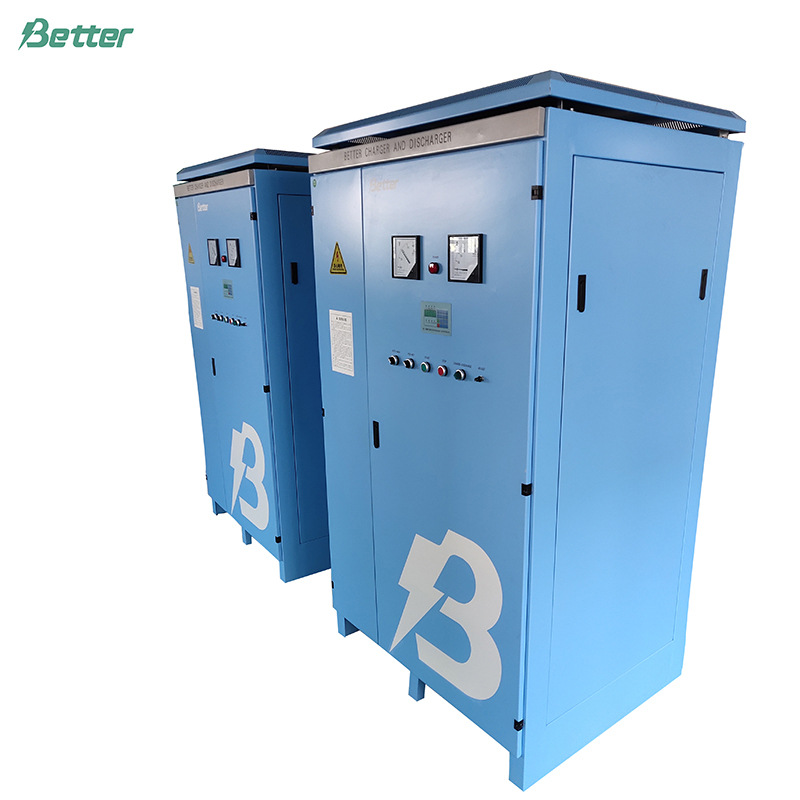

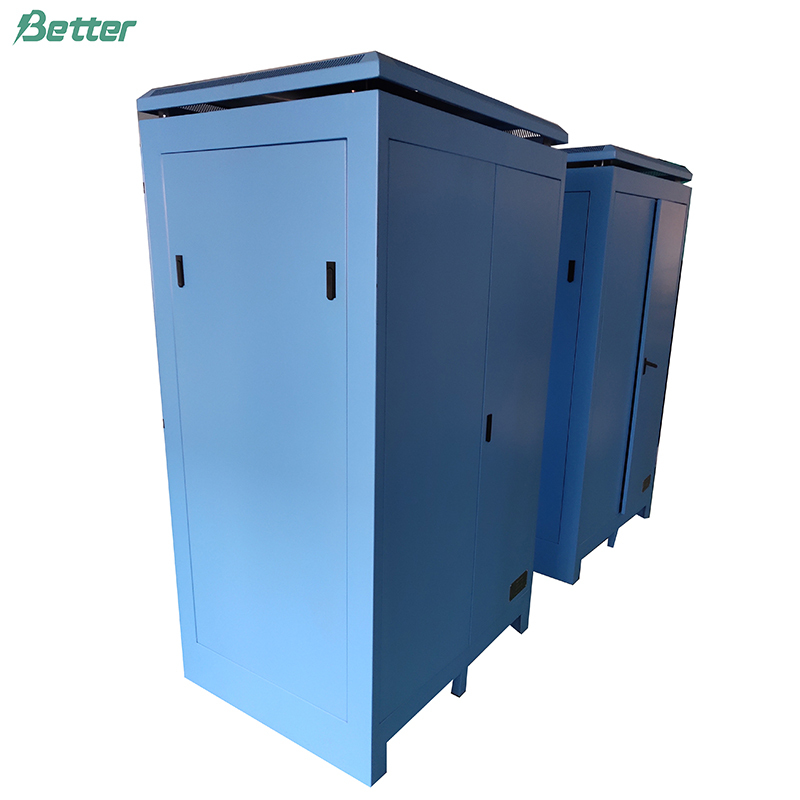

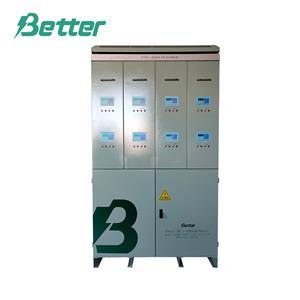

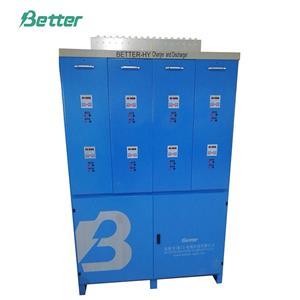

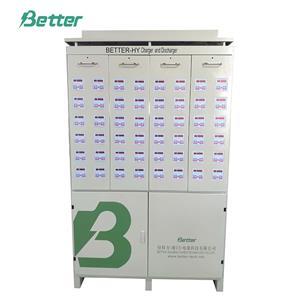

آلة تصنيع شواحن ومفرغات البطاريات بتقنية تشكيل الألواح

ميزة

• تحكم بمعالج دقيق، شاشة عرض رقمية أنبوبية، حجم صغير، تشغيل بسيط.

• يمكن برمجة 1-32 برنامجًا للعمليات (إعداد متعدد الخطوات) على وحدة التحكم وتشغيلها تلقائيًا

• يمكن برمجة برامج العمليات من 1 إلى 32 على الكمبيوتر وتحميلها إلى وحدة التحكم للتشغيل التلقائي.

• يحتوي على أوضاع تحكم متنوعة للشحن والتفريغ لتشكيل ألواح البطارية.

• مع الشحن بتيار ثابت، والشحن بجهد محدد بتيار ثابت، والتفريغ الثابت، والشحن العكسي (معلومات اللوحة)، ووضع الاستعداد، والتدوير، وأوضاع التشغيل الأخرى.

• يحتوي على خاصية حفظ البيانات عند انقطاع التيار الكهربائي، وخاصية الاستعادة التلقائية للتشغيل عند عودة التيار الكهربائي.

• يمكنه تخزين أكثر من 1400 سجل بيانات (سيقوم تلقائيًا بتسجيل الحالة الحالية كل 1-60 دقيقة)، ويمكن نقلها إلى الكمبيوتر للتخزين المركزي والعرض والطباعة.

• يحتوي على وظائف كشف الأعطال مثل الفصل، وكشف التيار الزائد، وفقدان طور الطاقة، والفصل، واختبار القطبية.

• بفضل وظيفة الاتصال المتعددة، يمكنها تحقيق إدارة مركزية لأكثر من 135 جهاز كمبيوتر تحكم.

• وظيفة يدوية/تلقائية (وظيفة مخصصة)

• وظيفة إيقاف التشغيل غير صحيحة.

المواصفات الفنية

• مدخل التيار المتردد: ثلاث مراحل، أربعة أسلاك، 400 فولت تيار متردد، 50 هرتز. (يمكن تخصيصه حسب طلب العميل)

• تغير جهد الدخل: ±2%

• تيار الخرج المستمر: 0-200 أمبير؛ 0-200 أمبير.

• جهد خرج التيار المستمر: 0-320 فولت.

• جهد دخل لوحة التحكم: تيار متردد 16 فولت، استهلاك التيار < 200 مللي أمبير.

• جهد دخل وحدة التحكم: تيار متردد 18 فولت، استهلاك التيار < 100 مللي أمبير.

• جهد دخل وحدة الاتصالات المعزولة كهروضوئياً: تيار متردد 9 فولت، استهلاك التيار < 100 مللي أمبير.

• جهد دخل وحدة المحاكاة: ±DC12V، استهلاك التيار < 50 مللي أمبير.

• مدخل التيار التناظري: من 0 إلى 5 فولت، ما يعادل الحد الأقصى لنطاق التيار الكامل 200.0 أمبير

• جهد الإدخال التناظري: من 0 إلى 5 فولت، وهو ما يتوافق مع الحد الأقصى لنطاق الجهد الكامل 320.0 فولت.

• بالنظر إلى الخرج التناظري: 0-5.5 فولت

• دقة التحكم النسبي في التيار: ضبط قيمة التيار الثابت ±0.5%

•  دقة التحكم النسبي في الجهد: ضبط قيمة الجهد الثابت ±0.5%.

• طريقة التبريد: التبريد الطبيعي أو التبريد بالهواء.

• كوم: واجهة مشتركة RS232/485، مصدر طاقة DC9V.

تكوين المكونات الرئيسية

•  SCR 300A/1200 فولت من شركة جينغلاي لأشباه الموصلات

• موصل ديليكسي 250/220 فولت

• زر ضغط الفيوز 400 أمبير ديليكسي

• مفتاح تيانبو 22 مم

• حاسوب صغير 200 أمبير

• لوحة تشغيل الزناد 51000 أمبير

• محول شريط جاف 70 كيلو فولت أمبير

• مفاعل كهربائي 200 أمبير
