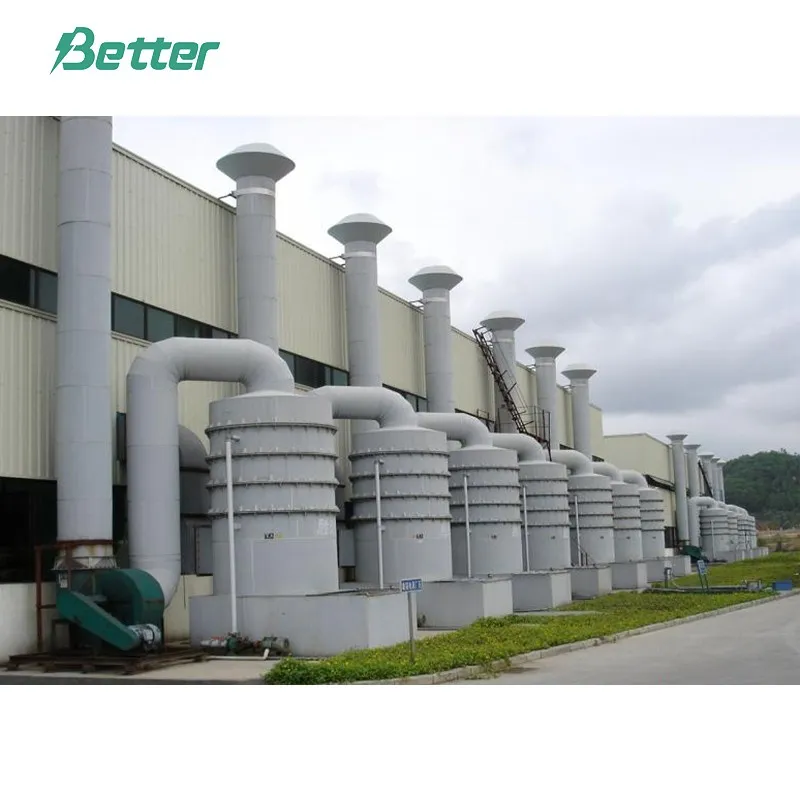

نظام تنقية دخان الرصاص

يقود&نبسب;دخان&نبسب;نظام تنقية

اسم المعدات

جهاز غسيل دخان الرصاص من إتش كي إي وجهاز غسيل رطب في إس تي

القدرة على العلاج

هناك 12 قطعة من آلات صب الشبكة، نقوم بتصميم مجموعة واحدة من نظام تنقية دخان الرصاص؛ القدرة المصممة هي 20000 م³/ح.

تكوين المعدات

يتكون النظام بأكمله من غطاء الشفط، وقنوات التهوية، وجهاز غسل أبخرة الرصاص إتش كي إي، وجهاز الغسيل الرطب في إس تي، ومنفاخ، ومدخنة، وخزانة كهربائية، وما إلى ذلك.

قم بإعداد غطاء الشفط فوق مصدر التلوث، وسوف يولد غطاء الشفط جذبًا قويًا للهواء بقوة المنفاخ؛ سيتم امتصاص دخان الرصاص في قنوات التهوية.

تتمثل وظيفة غطاء الشفط في التقاط دخان الرصاص وإنشاء منطقة ضغط سلبي قوية، مما يجبر دخان الرصاص على التحرك داخل غطاء الشفط. وظيفة نظام التهوية هي ضمان تهوية تدفق الهواء. وظيفة المنفاخ: المنفاخ يشبه قلب النظام تمامًا، فهو مصدر الطاقة لتدفق الهواء الدوراني؛ يتم وضع المنفاخ خلف جهاز الغسيل، مما يحمي المكره من تأثير جزيئات الغبار عالية السرعة والمضطربة، مما يحسن عمر الخدمة ويقلل الضغط الخلفي، مما يضمن التشغيل الطبيعي على المدى الطويل. سيتم دمج دخان الرصاص في جهاز الغسيل، وسيتم تفريغ الهواء المعالج من المدخنة عبر المنفاخ. تم تجهيز كل غطاء شفط بصمام هواء مستقل لضبط تدفق الهواء؛ إذا لم تكن هناك حاجة للفتح في نفس الوقت، يمكن للمشغل إغلاقه، مما يجعل الضغط السلبي لغطاء الشفط الجاري أقوى بكثير، وأكثر فائدة لتجمع أبخرة الرصاص.

مبدأ العمل

1. تدفق العملية

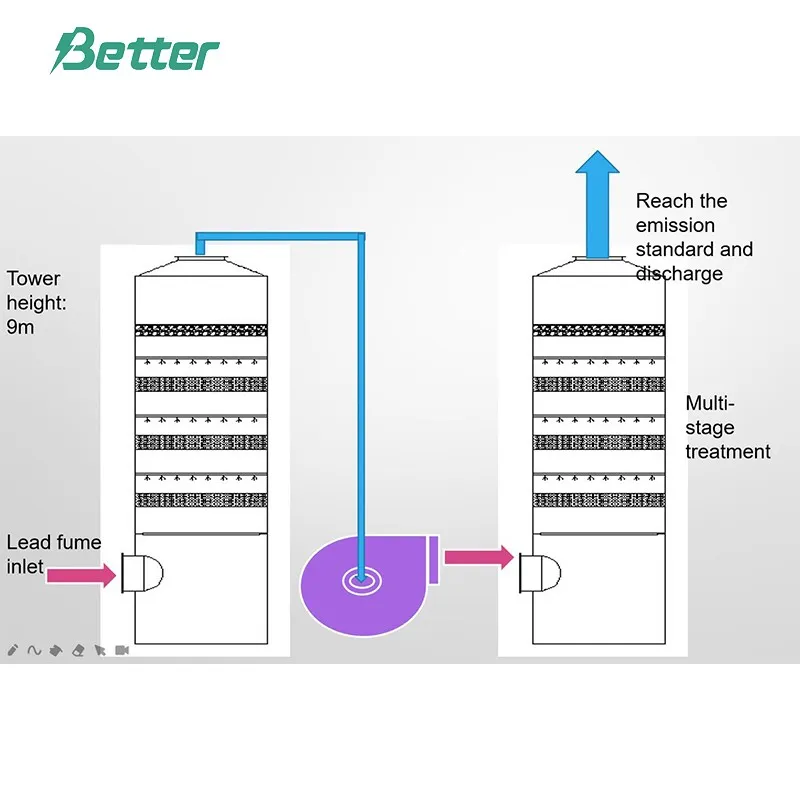

مصدر التلوث (دخان الرصاص) ← غطاء الشفط ← أنابيب التهوية ← جهاز تنقية دخان الرصاص إتش كي إي ← المنفاخ ← جهاز الغسيل الرطب في إس تي ← الوصول إلى معيار الانبعاثات، والتفريغ في الهواء

2. مبدأ العمل:

سوف يذهب أبخرة الرصاص إلى جهاز غسل أبخرة الرصاص إتش كي إي؛ يعتمد جهاز غسل أبخرة الرصاص إتش كي إي بشكل أساسي على تنقية بخمسة مستويات:

1) تنقية المستوى 1: يعتمد مدخل دخان الرصاص على النوع المحيطي، وسيتم إزالة غبار الجزيئات الكبيرة بواسطة نوع الإعصار من المستوى 1، إلى خزان المياه السفلي.

2) تنقية المستوى 2: سوف يدخل الهواء إلى قسم التنقية ذي الفتحات؛ يختلف اتجاه تدفق الهواء والسائل، مما يقلل من تسارع السائل، ويتغلب على رش المثلث لتدفق التيار المشترك من الهواء والسائل؛ سوف يتفرق الهواء والسائل ويتجمعان باستمرار، مما يحقق تأثيرًا جيدًا لنقل الوسط.

3) تنقية المستوى 3: سوف يذهب تدفق الهواء إلى قسم لوحة عمود التدفق الدوار؛ الجزء الأساسي لنقل الهواء والسائل يعتمد لوحة التدفق الدوارة، والتي لديها سرعة سطحية ضخمة، وذلك باستخدام نظرية الطرد المركزي لجعل تدفق الهواء يدور بعد مرور لوحة التدفق الدوارة؛ سوف تسقط القطرة على جدار البرج ويتم فصلها بقوة الطرد المركزي. بعد التدفق العكسي للتكثيف، سيستمر تدفق الهواء في الاتصال بالتدفق الدوراني من خلال لوحة عمود الدوران العكسي. &نبسب;&نبسب;

4) تنقية المستوى 4: سوف يدخل الهواء إلى شبكة الاضطراب المسامية، وإلى طبقة التعبئة. سيتم نقل الغشاء السائل والسائل بالكامل؛ سوف يتدفق بعض الغبار تلقائيًا إلى خزان المياه الدوراني متبعًا اتجاه تدفق الماء.

5) تنقية المستوى 5: سوف يمر الهواء عبر الطبقة الممتزة لفحم الكوك، وسيتم امتصاص الدخان، وسوف تتباطأ بعض القطرات فجأة، ويتم إزالتها بواسطة اللوحة الدوارة على الطبقة العليا من فحم الكوك بواسطة نظرية الطرد المركزي.

سوف يدخل الهواء المعالج بواسطة المعالجة المسبقة السابقة إلى جهاز الغسيل الرطب في إس تي عبر المنفاخ. سوف يرتفع دخان الرصاص إلى قسم الرش من المستوى الأول من أسفل جهاز الغسيل. سوف يرش سائل الامتصاص من الفوهات الموضوعة بشكل متساوٍ؛ سوف تتلامس قطرات الضباب الدقيقة العديدة مع الغاز وتتفاعل كيميائيًا. سوف يرتفع الغاز إلى طبقة التعبئة. إن اضطراب كرات التعبئة الصغيرة، مع القوة الديناميكية للرياح، سيجعل الرصاص في الطور الغازي لديه تفاعل نقل الكتلة الكيميائية مع المادة القلوية القوية في الرش. سوف تتدفق المادة المتفاعلة إلى خزان التخزين السفلي. أما الغاز الضار الذي لم يتم امتصاصه بالكامل فسوف ينتقل إلى قسم الرش في المستوى الثاني. سوف يرش سائل الامتصاص من الفوهات الموضوعة بشكل متساوٍ؛ سوف تتلامس قطرات الضباب الدقيقة العديدة مع الغاز وتستمر في التفاعل الكيميائي. تمامًا مثل عملية الامتصاص ذات المستوى الأول، سوف يدخل الغاز إلى مزيل الضباب الموجود أعلى جهاز الغسيل. سيتم إزالة سائل الامتصاص الموجود في الغاز وسيتم تفريغ الغاز النظيف في الغلاف الجوي من خلال مدخنة العادم.

يمكن إعادة تدوير سائل الامتصاص. ويمكن إعادة استخدام المياه المتداولة بعد معالجتها من محطة معالجة مياه الصرف الصحي.

معيار الانبعاثات

المعلمة التقنية

إتش كي إي معدات تنقية دخان الرصاص وجهاز الغسيل الرطب في إس تي

هيكل A3+ب ب، Q=20000m³/ح، مجموعة واحدة

1. جهاز تنقية دخان الرصاص إتش كي إي

&نبسب;&نبسب;الموديل: إتش كي إي-20

&نبسب;&نبسب;حجم الهواء: س = 20,000 م³/ح

&نبسب;&نبسب;البعد: ф2000×6500mm (ح)

&نبسب;&نبسب;سرعة الترشيح: 1.8-2 م/دقيقة

الكمية: 1 قطعة

2. جهاز الغسيل الرطب في إس تي

الموديل: في إس تي-20

حجم الهواء: Q=20,000m³/ح

البعد: ф2000×6500mm (ح)

سرعة الترشيح: 1.8-2 م/دقيقة

الكمية: 1 قطعة&نبسب;

3. منفاخ

حجم الهواء: 20000 م³/ح&نبسب;&نبسب;&نبسب;

الضغط الساكن: 2800 باسكال &نبسب;

الطاقة: 30 كيلو واط

الكمية: 1 قطعة

4. مضخة مياه الدورة الدموية

التدفق: س＝20م³/ح

السكتة الدماغية: 15 م

الطاقة: ك = 4 كيلو واط

المواد: مقاومة للتآكل، ومقاومة للاهتراء&نبسب;

الكمية: 2 قطعة

5. المدخنة

&نبسب;&نبسب;&نبسب;تم إصلاح المدخنة بواسطة ديريك

&نبسب;&نبسب;&نبسب;مجهزة بمنصة كشف مستقلة ومنفذ كشف

&نبسب;&نبسب;&نبسب;القطر: Φ 700 مم

&نبسب;&نبسب;&نبسب;المواد: ب

الكمية: 1 قطعة
